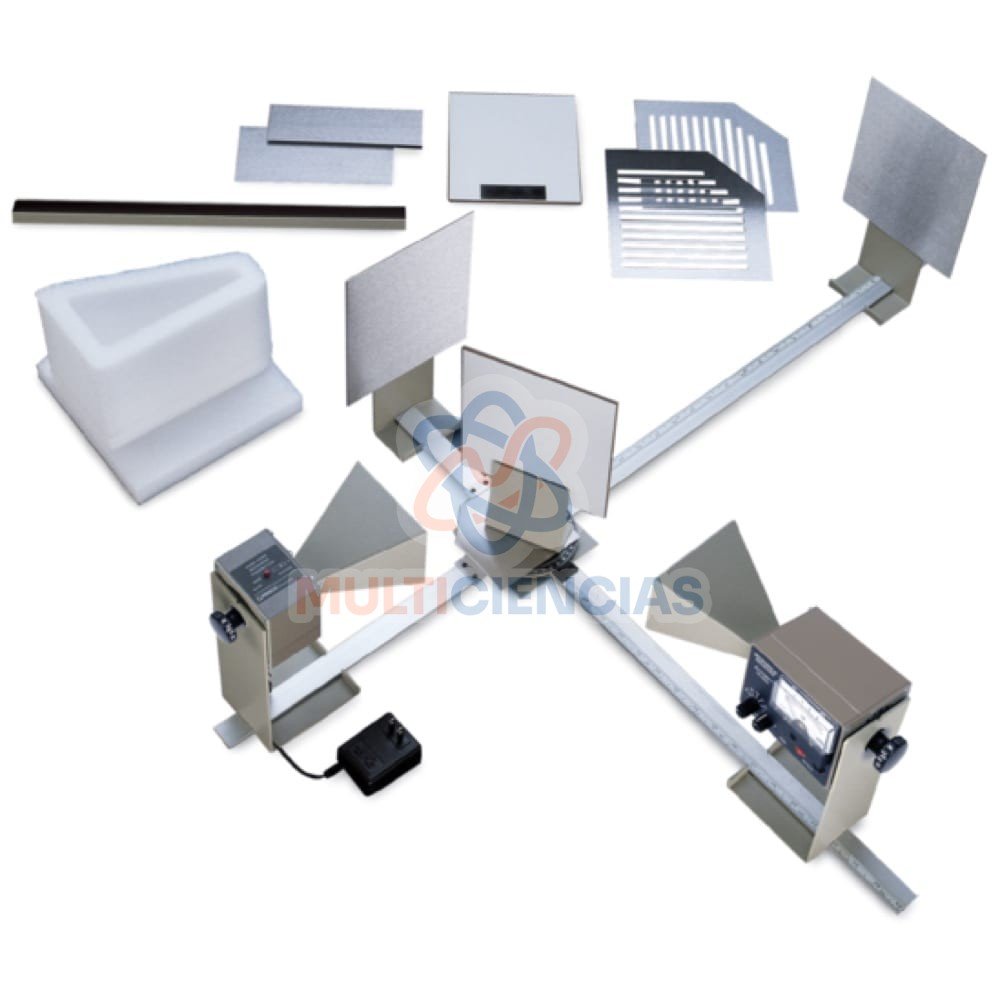

El sistema básico está construido alrededor de un transmisor y receptor de diodo Gunn y está diseñado para ayudar a los estudiantes a comprender y visualizar las interacciones de las ondas electromagnéticas.
La ventaja de la óptica de microondas
La gran longitud de onda de 3 cm facilita la comprensión y visualización de las interacciones de las ondas electromagnéticas. Las rendijas de interferencia y difracción tienen varios centímetros de ancho y los polarizadores son láminas ranuradas de acero inoxidable.
El corazón del sistema de óptica de microondas es el transmisor y receptor de diodos Gunn. El transmisor es una fuente de bajo voltaje de microondas polarizadas linealmente (10,5 GHz, 15 mW). El receptor tiene un amplificador incorporado, así como una escala de sensibilidad variable, lo que garantiza datos precisos incluso para las mediciones de menor intensidad.
Características
Hardware de hendidura de difracción: espaciadores y soportes para realizar experimentos de interferencia.
Prisma Ethafoam® con gránulos de estireno: se utiliza para la refracción de microondas. Se determina el índice de refracción del estireno.
Soportes giratorios: el transmisor y el receptor giran 360° (una característica importante para los experimentos de polarización).
Transmisor de diodo Gunn: una fuente estable y de bajo voltaje de microondas polarizadas linealmente (10,5 GHz; 15 mW).
Soportes altos de 18 cm: minimice los reflejos de la mesa para mejorar la precisión.
Receptor con amplificador incorporado: la sensibilidad variable garantiza datos claros, incluso para mediciones de baja intensidad (difracción de Bragg y ángulo de Brewster).
Goniómetro de brazo largo: para una fácil configuración y alineación. Las escalas de grados y milímetros incorporadas garantizan mediciones precisas.
Montaje magnético: todos los componentes se montan magnéticamente. La configuración es rápida y precisa.
Construcción duradera: Las piezas están hechas de acero inoxidable o aluminio fundido a presión.
Qué está incluido
1x Transmisor de diodos Gunn con soporte de Montaje
1x Receptor con amplificador incorporado y soporte de Montaje
1x Goniómetro con brazos fijos y giratorios y escala de grados
1x Conjunto de brazo fijo para experimentos con interferómetros
1x Portacomponentes: dos estándar, uno giratorio
1x Mesa giratoria
1x Reflectores: dos reflectores completos (metal), dos reflectores parciales (madera)
1x Polarizadores
1x Hardware de hendidura por difracción
1x Prisma (Ethafoam) con gránulos de estireno
1x Adaptador de CA
1x Manual de laboratorio con 12 experimentos
